DAR-001TGのファームウェアを流用して作成したUSB DACを紹介します。

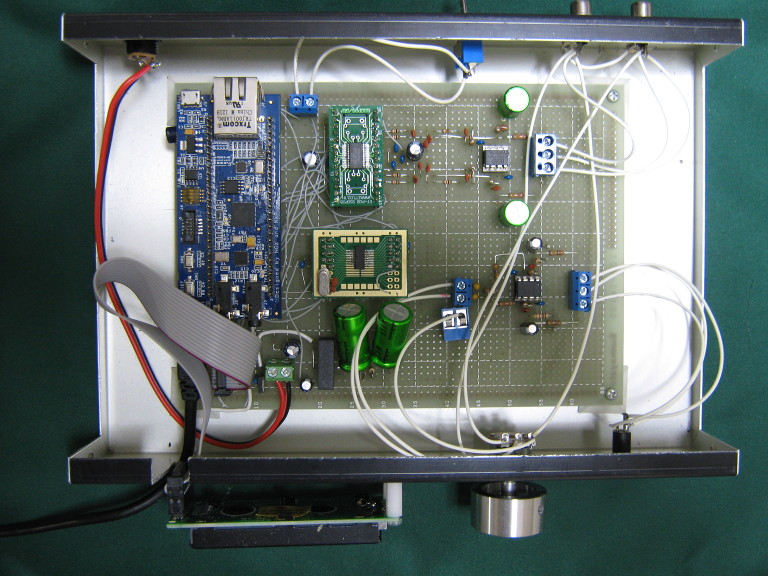

FN1242Aを使用して作成したUSB DACです。

FN1242Aを使用して作成したUSB　DACです。コンセプトは、できるだけ安直に作るUSB DACです。主要なLSIは、LPC4330-Xplorerに乗っているMCUと、FN1242AとクロックのPLLチップ、2個のオペアンプです。

PCM	DoP
44.1/48/88.2/96/176.4/192 kHz	2.8224/5.6448/11.2896 MHz

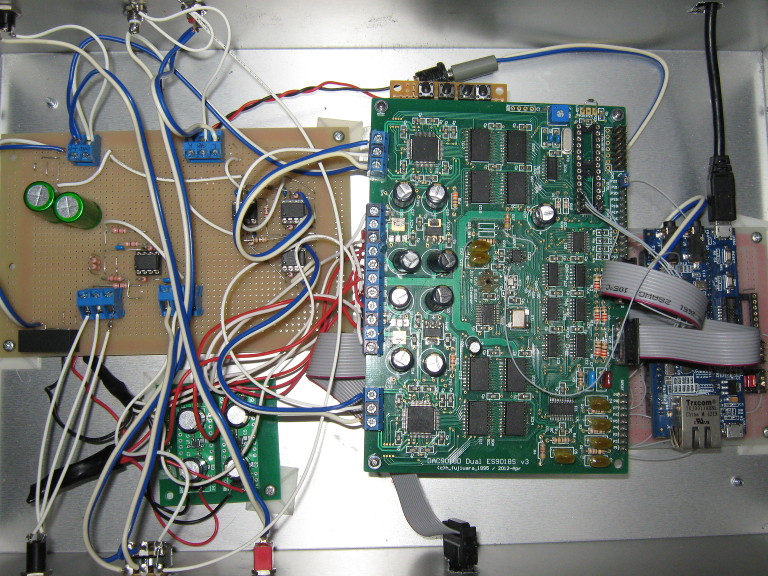

知人に譲っていただいたES9018×2台の基板を作成したUSB　DACです。

ES9018を使用して作成したUSB　DACです。コンセプトは、USB転送速度への挑戦です。 352.8 kHz PCMと5.6448MHz DoPの切り替えに成功しました。 22.5792MHzのΔΣ転送にも、LinuxとMac OS Xで成功しました。

残念ながら、今は動作していません。 OLEDが故障した時にDAC基板に余計な電流が流れたようで、動作しなくなってしまいました。 ES9018(K2Mのつかない8ch出力のチップ)はもう1個ストックがあるので、いつか再挑戦する予定です。

PCM	DoP	ΔΣ
44.1/48/88.2/96/176.4/192/352.8/384 kHz	2.8224/5.6448/11.2896 MHz	22.5792 MHz

'

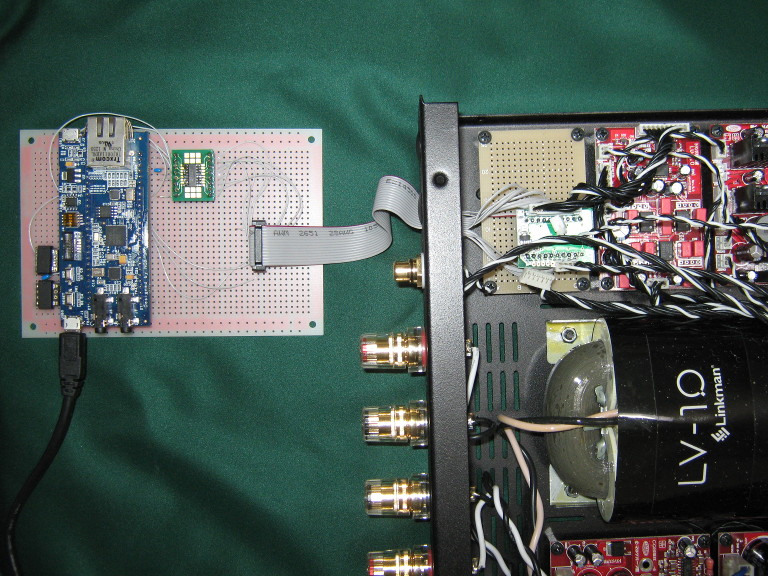

LV-1.0を改造したUSB DACです。

LV-1.0を改造したUSB　DACです。もともとLV-1.0のDAC LSIは、DSD対応のLSIでした。いつかLV-1.0でΔΣを再生しようと思いながら、2年が過ぎてしまいました。

LV-1.0のUSBインタフェースをLPC4330-Xplorerに置き換えました。その時点で、S/PDIF入力機能はなくなりました。また、LV-1.0の全体を制御しているARMプロセッサのファームウェアにも変更を加えてあります。

PCM	DoP
44.1/48/88.2/96/176.4/192 kHz	2.8224/5.6448/11.2896 MHz

ES9018K2Mを使用したUSB DACです。

写真準備中です

ES9018K2Mを使用してUSB DACを作ってみました。 USBインタフェース部分は22MHzのΔΣを受信できるのですが、 ES9018K2Mが対応していないので、22MHz再生はノイズまじりになります。

回路図を書いた後実装はプロにお願いしたので、綺麗な仕上がりになりました。

PCM	DoP	ΔΣ
44.1/48/88.2/96/176.4/192/352.8/384 kHz	2.8224/5.6448/11.2896 MHz	22.5792 MHz

2014年12月3日初出

2014年12月5日　改訂
